Модуль ВРМ-2.1 предназначен для организации ввода электропитания в телекоммуникационный монтажный шкаф или стойку. Крепление вводного распределительного модуля (ВРМ) производится на 19″ направляющие. На корпусе модуля устанавливается DIN-рейка на которую монтируются:

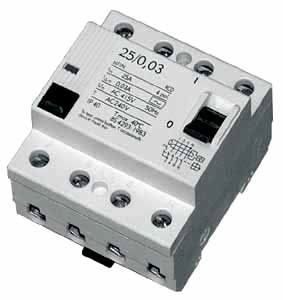

-устройство защитного отключения УЗО – предназначено для автоматического выключения питания при возникновении тока утечки. Если изоляция электропроводки повреждена, либо электроприбор неисправен, то УЗО, моментально регистрирует утечку в сети и отключает опасный проводник от напряжения. Номинальное напряжение: 220 В. Номинальный ток: 16 А.

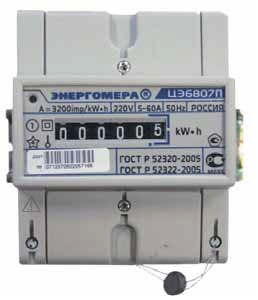

-электронный однофазный счетчик типа ЦЭ6807П1. Счетчик предназначен для измерения и учета активной энергии в однофазной сети переменного тока. Класс точности 1. Номинальное напряжение: 220В. Базовый максимальный ток 5-60 А. Рабочий диапазон температур -40-+60°С. Относительная влажность окружающего воздуха 30-70%. Установочные размеры соответствуют стандарту DIN EN50022-35 для установки на DIN-рейку.

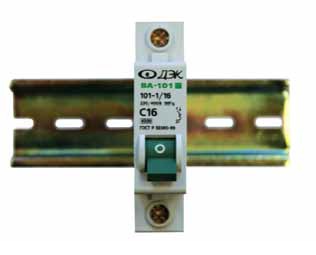

-выключатель автоматический типа ВА-101 (10 А-16 А). При коротком замыкании или одновременном включении большого числа приборов, превышающем допустимую нагрузку, автомат автоматически отключит питание.
Характеристики ВРМ:
| Артикул | Наименование | Описание | Габариты (ШхГхВ), мм |
|---|---|---|---|
| 179 | ВРМ 2.1-12 | Модуль на 12 мест | 482х90х132 |
| 179-04 | ВРМ 2.1-04 | Модуль на 4 места | 482х90х132 |
| 179-06 | ВРМ 2.1-06 | Модуль на 6 мест | 482х90х132 |
| 179-08 | ВРМ 2.1-08 | Модуль на 8 мест | 482х90х132 |
| 179-09 | ВРМ 2.1-09 | Модуль на 9 мест | 482х90х132 |
| 179-10 | ВРМ 2.1-10 | Модуль на 10 мест | 482х90х132 |
| 179-13 | ВРМ 2.1-13 | Модуль на 13 мест | 482х90х132 |
| 179-18 | ВРМ 2.1-18 | Модуль на 18 мест | 482х90х132 |
| 179-20 | ВРМ 2.1-20 | Модуль на 20 мест | 482х90х132 |
Дополнительная комплектация ВРМ:
| Комплект заземления ВРМ | Арт.111\54-11 |
Дополнительная информация:
| Выключатель автоматический | занимает 1 место |
| Устройство защитного отключения (УЗО) | занимает 5 мест |
| Электронный однофазный счетчик | занимает 5 мест |
